Planung einer Gabionenwand am Bahnübergang Brünsbacher Weg in Rösrath

Im Zusammenhang mit der Erneuerung des Bahnübergangs Brünsbacher Weg in Rösrath-Hoffnungsthal wird der Verlauf der bahnkreuzenden Gemeindestraße angepasst. Durch die Straßenanpassung entsteht ein Einschnitt in die bestehende Böschung südlich des Bahnübergangs, der dauerhaft gesichert werden muss.

Die Maßnahme liegt an der Strecke Frankfurter Straße – Overath bei km 17,210. Für die Sicherung der Böschung ist eine Gabionenwand vorgesehen. Die Planung berücksichtigt die angrenzende Bahnübergangserneuerung, die Straßenplanung sowie die Entwässerung der Stützkonstruktion.

Projektskizze

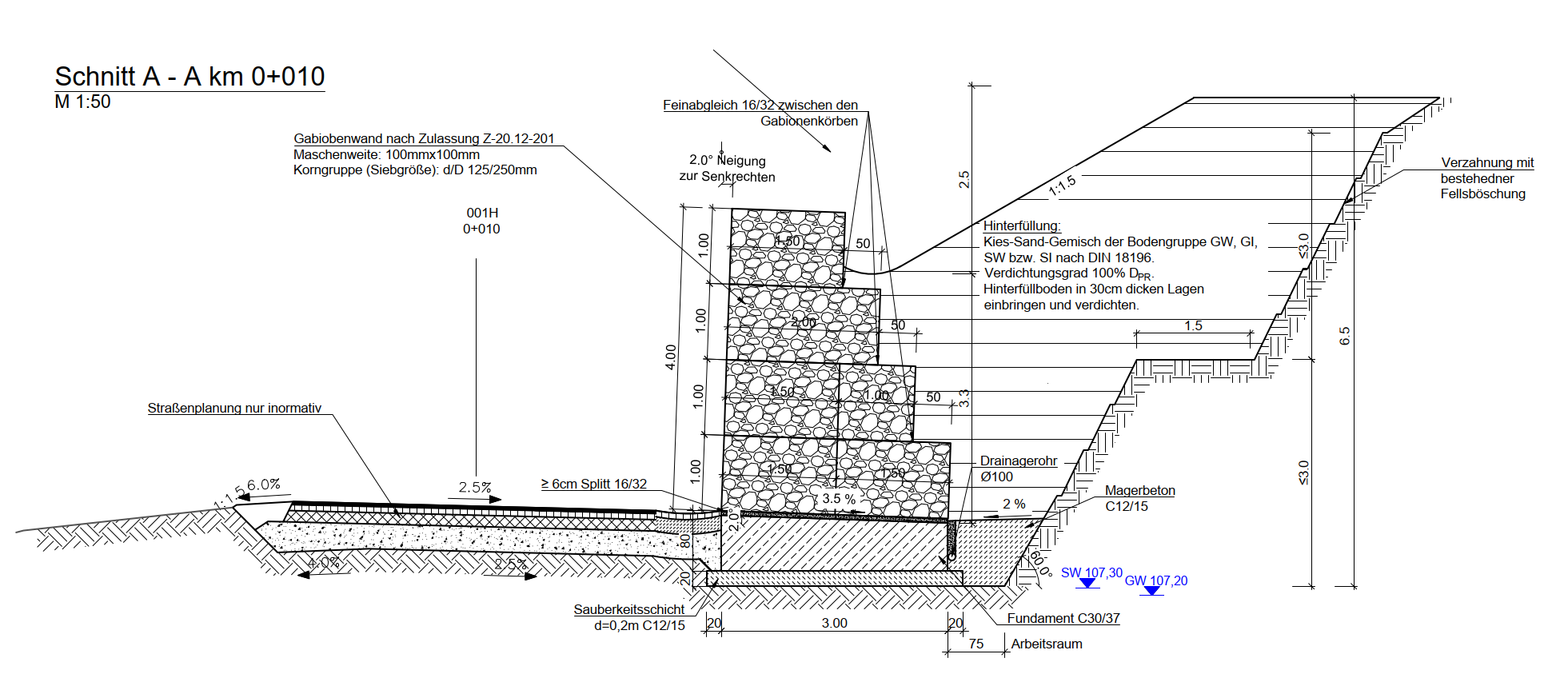

Geplant ist die Sicherung eines Böschungseinschnitts durch eine Gabionen-Stützkonstruktion.

• Herstellung einer Gabionenwand südlich des Bahnübergangs Brünsbacher Weg

• Sicherung der Böschung infolge der Anpassung des Straßenverlaufs

• Gabionenkonstruktion mit einer Gesamthöhe von bis zu ca. 4,0 m

• Gründung auf einer ca. 3,0 m breiten und 0,8 m tiefen Stahlbeton-Flachgründung

• Frostfreie Gründung mit zusätzlicher Sauberkeitsschicht

• Entwässerung der Gabionenwand über Drainagerohr, Revisionsschacht und Weiterleitung zur Einleitstelle

• Berücksichtigung der angrenzenden Erneuerung des Bahnübergangs

Leistungen

• Objektplanung, Leistungsphasen 1 bis 7

• Tragwerksplanung, Leistungsphasen 1 bis 6

• Abstimmung der Planung mit den Zwangspunkten aus Straßenplanung und Bahnübergangserneuerung

Besonderheiten

• Planung in unmittelbarer Nähe eines Bahnübergangs

• Direkte Abhängigkeit zur Erneuerung des Bahnübergangs und zur Umverlegung des Brünsbacher Wegs

• Böschungssicherung in topografisch anspruchsvollem Hangbereich

• Eingriffe in den Hang zur Herstellung der Stützkonstruktion erforderlich

• Entwässerung der Gabionenwand mit Anschluss an die geplante Ableitung

• Berücksichtigung angrenzender Verkehrs- und Rettungswege
